五十鈴柴油機氣門間隙的調整方法

2015-4-9 20:43:37

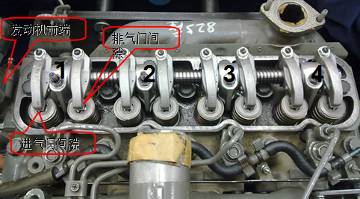

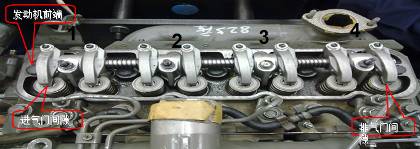

五十鈴柴油機氣門間隙調整（4氣門）

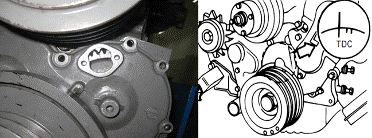

1號缸上止點確認曲軸皮帶輪上的刻線是否與正時齒輪室上的指針對齊。
2.確認凸輪軸齒輪正時標記的“O”與正時齒輪室上的指針對齊。
3.此時發動機為1缸上止點。

4.盤轉曲軸360度，按“雙排不進”方法調整4缸上止點時氣門間隙

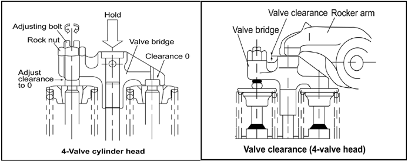

五十鈴柴油機氣門間隙 (4-valve)

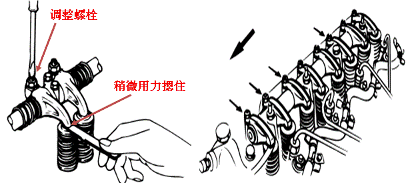

3.調整氣門間隙進、排氣門間隙為0.40mm.

*表格中的TDC 指的是壓縮上止點.

Cylinder No.	1		2		3		4
	In	Ex	In	Ex	In	Ex	In	Ex
No.1 TDC	●	●	●			●
No.4 TDC				○	○		○	○

根據五十鈴柴油機發火順序1、3、4、2。雙、排、不、進。盤車時根據3、4、2的氣門開關情況確定1缸是在壓縮上止點還是排氣上止點，指針對準正時刻度線0度后，來調整氣門間隙。再盤車360度，指針再次對準正時刻度線0度，4、2、1、3，雙、排、不、進。然后再調整剩下各氣門的間隙。

根據發火順序1、3、4、2。雙、排、不、進。盤車時根據3、4、2的氣門開關情況確定1缸是在壓縮上止點還是排氣上止點，指針對準正時刻度線0度后，來調整氣門間隙。再盤車360度，指針再次對準正時刻度線0度，4、2、1、3，雙、排、不、進。然后再調整剩下各氣門的間隙。
