沃爾沃發動機總成曲軸的安裝方法順序與VOLVO檢測數據

沃爾沃發動機總成曲軸，安裝工具885811 計時工具885633 扭矩倍增器885648 反向固定器9999696 磁力架9989876 千分表9998511 桿
1   檢查沃爾沃曲軸；請參考曲軸。
2   檢查并確認曲軸是干凈的，所有軸承表面均無故障且油通道已打開。使用新的 O 形圈安裝曲軸齒輪。將曲軸懸掛在吊眼中。用沃爾沃發動機機油潤滑所有軸承表面。

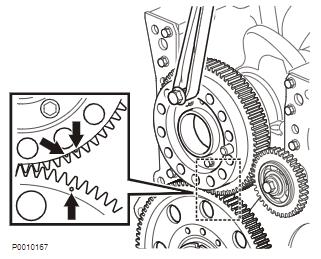

3   將沃爾沃曲軸小心降到位。對準齒輪標記。重要！確保連桿最終沒有放在錯誤的位置。連桿分離平面非常敏感。

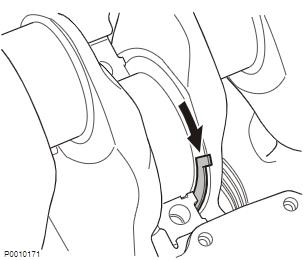

4   當沃爾沃曲軸已降到主軸承上時，檢查并確認它們已正確定位。安裝止推墊圈，使定位調整片最終處于指定的槽口中。

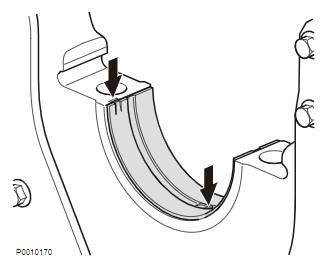

5   將主軸承蓋擦干并安裝新軸承。用發動機機油潤滑軸承表面。將止推墊圈安裝到中心主軸承蓋上（將定位調整片裝入槽口中）。中心主軸承蓋有一個必須緊靠發動機機體中的定位調整片進行安裝的凹槽。

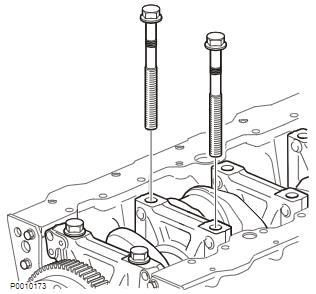

6   根據標記安裝軸承蓋。使用螺栓使軸承蓋保持豎直。擰緊螺栓，從而將軸承蓋向下拉到發動機機體上。檢查并確認曲軸可以轉動。使用 885811 計時工具、885633 扭矩倍增器和885648 反向固定器根據特殊緊固扭矩 8 頁扭矩和角度緊固軸承蓋螺栓。再次檢查并確認曲軸可以轉動。

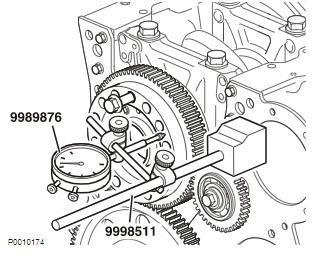

7   使用9999696 磁力架和 9989876 千分表檢查曲軸軸向游隙。使用 9998511 桿來回移動曲軸。讀取千分表上的值并對比技術數據。

8   將新沃爾沃軸承裝入連桿和大端軸承蓋中并安裝所有連桿；參見活塞，拆卸。檢查并確認仍然可以轉動曲軸。
9   安裝沃爾沃活塞冷卻噴嘴，如果已拆卸的話。

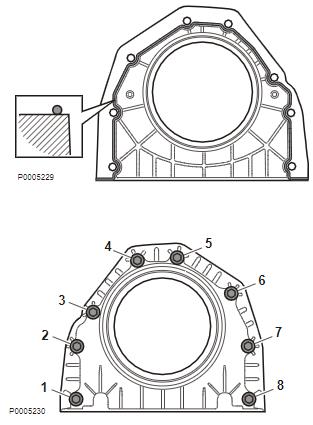

10   從蓋上拆下前曲軸密封件。在要安裝蓋的位置清潔蓋和發動機機體。在蓋上涂抹密封劑；參見特殊緊固扭矩。安裝蓋并按順序擰緊螺栓；參見特殊緊固扭矩。

11   安裝新的沃爾沃曲軸密封件和皮帶輪；參見曲軸密封，更換（前部）。
